■触媒によるフラックスの分解

触媒によるフラックス分解機能を標準装備しており、新構造の触媒分解により、炉内の汚れ・ベト付きの原因となるフラックス内の重炭化水素成分を効率良く分解処理します。

■全ゾーンに装備されたフラックス回収構造

全ゾーンに水冷式フラックス回収機構を標準装備したことにより、更に効率の良いフラックス回収が可能です。

熱によるレールの歪みを極力抑える為に、ウォータージェット加工のチタン材によるコンベア搬送レールを採用することにより、より信頼性の高い耐熱真直性を実現しました。
又、レール自身の熱容量を最小限に抑える、中空構造とする事で、基板端まで充分な加熱が可能となり、⊿ T 低減に貢献しています。

■水冷チラー
冷却ゾーンに水冷による冷却ユニットを備えており、安定した窒素雰囲気内で基板を強制冷却します。

■基板乗移りローラ
前後装置との小サイズ基板の受渡しを補助する駆動式基板乗移りローラを標準装備しています。

■可変式ラビリンス(基板出入り口)開口
(基板上:10,15,20,25mm基板下:15,20,25mm)
ラビルンスの開講は5mm毎に簡単なユニットの差替えで変更可能。搭載部品高さに応じて窒素ガスの流出を最小限に抑える事が可能です。

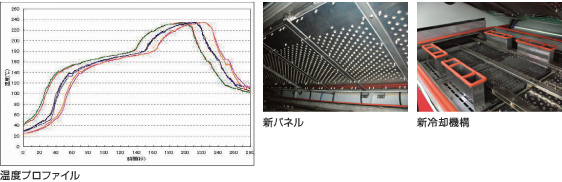

■温度プロファイラ
最大7チャンネルの温度プロファイル測定が可能な、高機能温度プロファイラです。リフロー条件範囲内○×判定機能・各チャンネル詳細データ表示・⊿T自動算出表示・最大値表示機能はもちろん、自動測定開始及び、自動測定終了機能や、リアルタイム現在温度表示、テンプレート作画機能まで備えた充実内容。又、測定結果を管理する上で必要な、温度条件・コンベアスピード等の基本データが画面内に表示されておりますので、画面データの保存で、一括管理が可能です。

■コンベアチェーンオイル自動ディスペンサ
コンベア搬送チェーンへオイルを自動滴下します。

■基板ソリ防止
