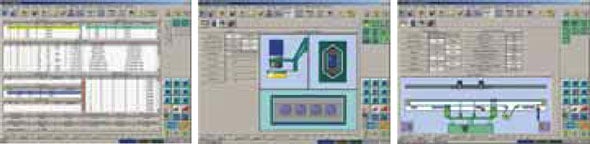

操作画面をこれまでのGUIインターフェースから、Windowsｨへと対応したことにより、さらに簡単な機械操作ができるようになりました。データ編集、ファイル操作などもアイコンを感覚的に操作することができます。また、タッチパネル（オプション）を装備すれば、画面タッチで操作することが可能です。操作パネルも使い易さを追求しました。
■部品認識

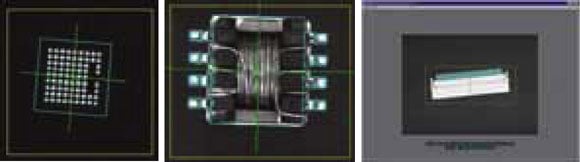

CCDカメラ＋ラインセンサカメラ（オプション）と高速画像処理プロセッサーを装備し、標準部品から大型異形部品までワイドレンジかつ、高速にて対象部品の画像処理を行います。0603（0201）～□50mmはもちろん, リードピッチ0.3mm部品、コネクタ（max 100×50mm）や異形部品に柔軟に対応。BGA、CSP等では、全ボールを検出することができます。
■部品自動登録機能
対象部品をカメラにて画像処理することにより、部品サイズ、リード本数、リードピッチ等を部品データとして自動で取り込むことができ、データ作成時間を低減させることができます。
■基板傾き補正機能
独自の照明技術により、様々な形状・材質・背景の基板マーク（アライメントマーク）を認識し、搭載位置の補正を行います。
■新型ダイレクト駆動独立4ヘッド
さらに耐久性と信頼性を向上させ、高い要求レベルを実現させました。各ヘッドの全軸をダイレクトにモーター駆動しており、高速性と高精度を両立させ、対象部品へのストレスを与えることなく基板上への部品搭載を実現しています。また、各ヘッドを独立させたことにより、メンテナンスをいっそう容易にしています。
■基礎・応用制御技術
独自の鋳物フレーム構造と軸制御技術、制振制御技術を加えたことにより高速・低振動を実現させ、高速で移動（X-Y軸）を繰り返すヘッド動作において、安定した部品搭載を実現しています。また、吸着・搭載動作にアーチモーション技術を採用しており、搭載タクト短縮に付与しています。
■吸着位置自動補正機能
対象部品の吸着姿勢を常に安定させるため、吸着位置の自動補正機能を備えています。これにより吸着率向上に付与し、安定搭載を実現しています。
■ネットワーク機能

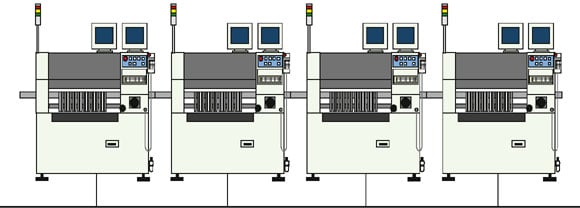

ネットワークはWindowsｨ標準に基づいており、お客様のネットワークを設定することにより、ネットワークプリンタ、ネットワークドライブが使用可能です。これにより連結されたラインでも外部PCから搭載データの管理を容易に行えます。
■マルチ言語対応
操作画面は日本語、英語、中国語に対応しており、各言語に切り替わります。
■基板バックアップ高さ制御
基板バックアッププレートの上下動作をモータ駆動にしたことにより、バックアップ高さを任意に設定できます。これにより、機種変更時の高さの再現性と数値管理が可能です。
■マグネット式バックアップピン
自由なピン設定が可能であり、段取り設定を容易に行うことができます。
 |
||||||||||||||||||||||||||||
|
