「R0.08」 コネクタ製品の接点形状を完全R化

コネクタ製品は多機能化にともない小型化だけでなく、接触の信頼性も求められています。
あるときお客様から、『コンタクト形状完全R化』の依頼をいただきました。接圧が確保され、安定的な接触を実現するためのご要望でした。
鈴木が得意とする微細な金属形状加工により可能になった、接触部完全R化の技術開発をご紹介します。

背景

コネクタのコンタクト形状を「点接触」にしたい

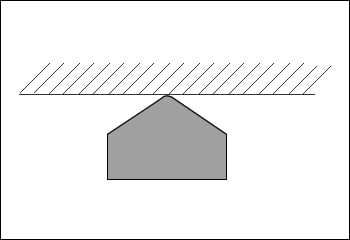

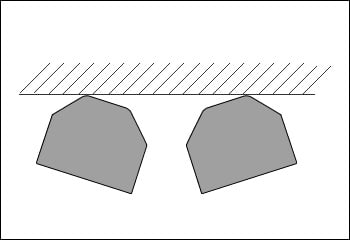

従来のコネクタ製品の接点Rは、曲げ時に発生する外側への引張応力により引けが生じ、接点にストレートができていました。
「ストレートを発生させずに、コンタクト形状を『点接触』にしてほしい」というお客様の要望から技術開発が始まりました。

課題

ストレート無き接点R0.08のコネクタ微細加工

ストレートのある接触部は使用用途によっては接触が安定せず、コネクタとして信頼性に欠ける場合がありました。
そこで、お客様からはストレートが生じていない、接点R0.08の微細なコンタクト形状を求められました。

解決策

金型の設計から検討

コネクタのコンタクト接点R0.08のような「点接触」は今まで取り組んだことのない加工でした。
金型製造部と設計から考え、曲げ時に引けが発生しないように金型スペックを改造し、ストレート無き接点R0.08の加工を実現しました。部署間と連携し、一貫生産できる鈴木の強みが発揮できた加工です。

完全R化を実現

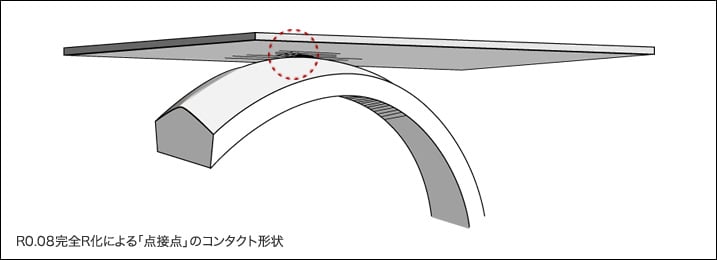

点接触となったコネクタは十分な接圧、安定した接触を確保することが可能になり、また接触時に酸化膜を削ることで、より継続的な安定接触もできるようになりました。

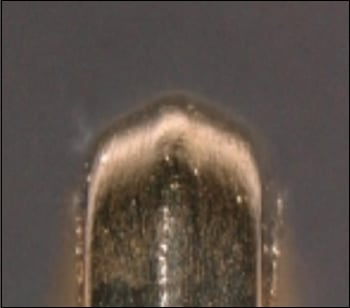

完全R化の状態

『微細加工』の資料をダウンロードしてご活用ください

『プレスでできる微細加工例』のPDF資料をご用意いたしました。
ダウンロードして御社の課題解決・コスト改善にお役立てください。

担当者から

弊社は金型の設計から部品加工、量産まで一貫して行っております。一貫した生産体制だからできる金型製造部と部品製造部の連携が、精度の高い微細な金属形状を可能にしています。
お客様に新しいご要望を頂くことで、技術も日々向上しております。微細な金属形状や加工をお考えの方はぜひ一度ご相談ください。
