開発部門に強い味方。試作用母型のご案内

プレス型

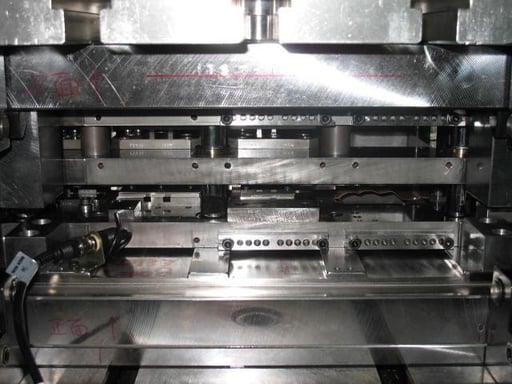

TS-W型 （トライアル システム ダイ - ワイド）

複雑な曲げ製品やサイズの大きな製品の試作に最適

金型

• 1～2個取型
• 保証数量（ライフ）：1,000Kpcs
• カム曲げなど複雑な構造も対応可能

特徴

• 材幅：7ｍｍ～40ｍｍまで拡大
• 材厚：0.3ｍｍまで適応
• レイアウト工程数は従来の30％アップ！
• 従来のＴＳ型では対応できなかった『複雑な曲げ製品』『サイズの大きな製品』などの試作が可能になりました。

独自の金型工法により量産金型と同等の精度をお約束します。
確実な評価が可能な試作品をご提供します。
量産品と同等の品質にてお客様への初期サンプル提出や初期サンプル評価が可能です。
超精密部品をどんどんお任せください。
プレス部品でのご提供となります。金型としてのお引き渡しはご容赦いただきます。

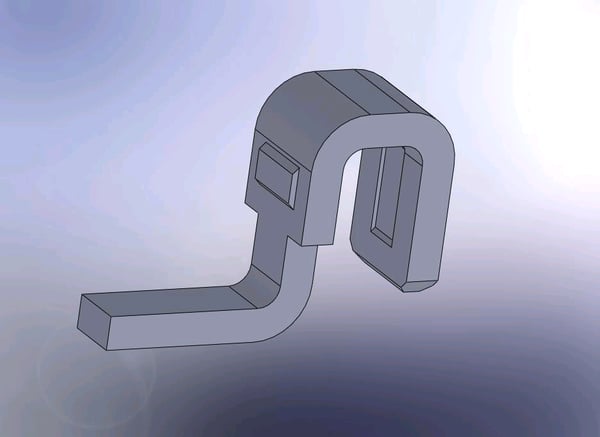

製品イメージ

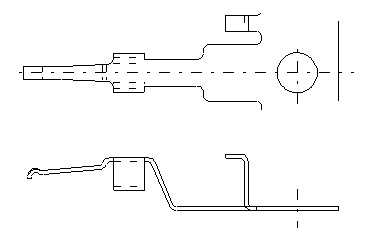

ターミナル

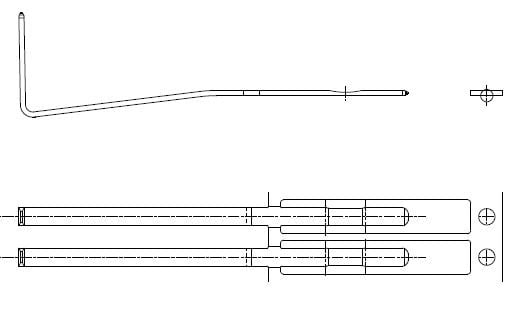

コンタクト

試作で得られるノウハウは確実に量産型へフィードバック。
量産立ち上げを迅速に高品質での安定供給をお約束します。

プレス型

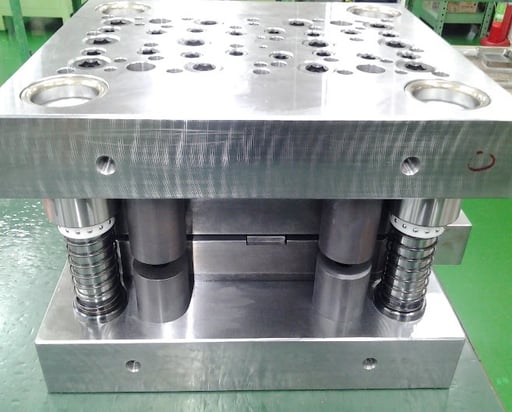

TS-L型 （トライアル システム ダイ - ラージ）

材料の厚い製品やサイズの大きな製品の試作に最適

金型

• 材幅：100ｍｍまで拡大
• 材厚：1ｍｍまで適応
• 曲げ高さ :20mmまで拡大

特徴

• 従来の試作型(TS-W型)では対応できなかった『材料の厚い製品』や『サイズの大きな製品』などの試作が可能になりました
• 価格・納期の優位性は従来以上
• TS-W型を簡略化し低コストを実現しました。
• 試作品のポイントである、価格・納期は従来以上の優位性をお約束します

量産品と同等の品質にてお客様への初期サンプル提出や初期サンプル評価が可能です。
超精密部品をどんどんお任せください。
プレス部品でのご提供となります。金型としてのお引き渡しはご容赦いただきます。

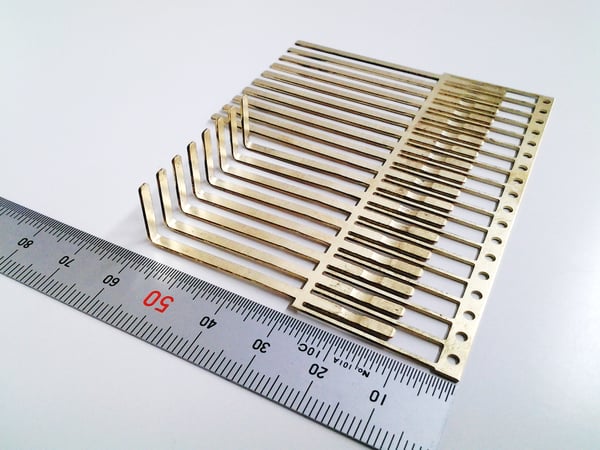

製品イメージ（品質は量産製品と同等の精度）

ワイヤーカットブランク後の潰し、曲げ、個片カットに対応

ご注意事項

※ブランク断面はワイヤーカットのためプレス打ち抜き断面とは異なります
※試作数量には制限がございます。（200個/Lot）程度

難易度の高い曲げの試作をお任せください。
試作で得られるノウハウは確実に量産型へフィードバック。
量産立ち上げを迅速に高品質での安定供給をお約束します。

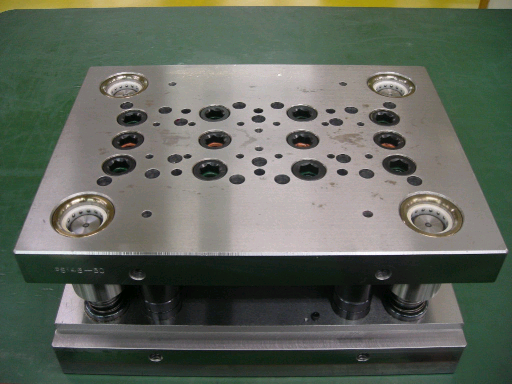

プレス型

DS型 （ダウンサイズ システム ダイ）

薄板抜き製品に最適な金型システム

金型

• ２連ｘ1個取型
• 抜き製品
• 50,000Kpcs/月

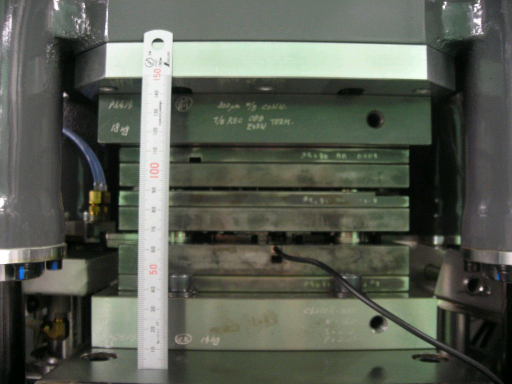

• 金型サイズ：200ｘ200
• ３tonプレス機専用型

特徴

• １個取型のメリット
  • １個取りｘ２連取りのレイアウトの採用により抜群の安定性にてご提供いたします
  • 1個取りの品質ゆえのassy歩留向上とassy後の品質アップを実感ください

• 4out単価でのご提供
  • メンテナンス性向上や作業性向上による24h連続稼動の効果により、２個取り型でありながら４個取り型の単価を実現いたしました
• さらに、社内めっき加工との相乗効果により魅力的なコストメリットを実感ください
  • 試作品形状により変動がございます

量産品と同等の品質にてお客様への初期サンプル提出や初期サンプル評価が可能です。
プレス部品でのご提供となります。金型としてのお引き渡しはご容赦いただきます。

製品イメージ：月産2,000Kpcs~50,000Kpcsの抜き製品の量産に絶大の効果を発揮

FPCコネクタ用

月産2,000Kpcs~50,000Kpcsの抜き製品の量産に絶大の効果を発揮します。
単価と型費のトータルコスト低減と、抜群の品質での安定供給をお約束いたします。

モールド型

モールド型

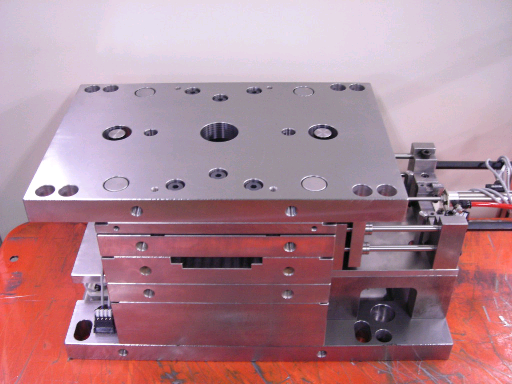

TS-M型 （トライアル システム ダイ-モールド）

量産品質の試作インサート成形品をリーズナブル＆タイムリーに

金型

• １個取型
• 保証数量（ライフ）10Kpcs
• 搬送機構付き

特徴

• 価格：開発費低減をお約束
• 納期：10日間からでサンプル提供
• 精度：量産金型と同等の品質

開発部門に強い味方！
量産品質の試作インサート成形品をリーズナブル＆タイムリーにご提供いたします。

量産品と同等の品質にてお客様への初期サンプル提出や初期サンプル評価が可能です。
超精密部品をどんどんお任せください。
プレス部品でのご提供となります。金型としてのお引き渡しはご容赦いただきます。

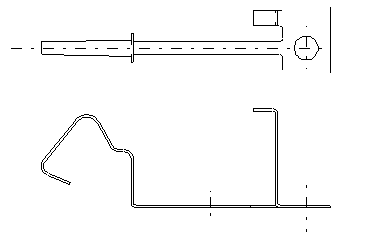

試作製品サイズ

試作で得られるノウハウは確実に量産型へフィードバック。
量産立ち上げを迅速に高品質での安定供給をお約束します。
